この前つくったLEDリアランプのブレーキング用ライト部分の、残りの回路を製作した。

常時点灯用には砲弾型LEDを使う。ちょっと数が少ないかも。

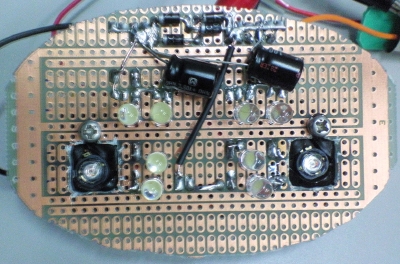

ハイパワーLEDの部分の基板をくりぬいて、ユニットごと裏側から合体。





裏から。単純にブレーキング用のハイパワーLEDのユニットをくっつけただけ。

ナンバー灯用に砲弾型LEDを2つ、下向きにつけてある。





通常時とブレーキング時の点灯比較。





バイクに装着。現物合わせで基板を削って、ライトユニットにピッタリ合うようにはめこむ。

通常時は少し明るさが足りないかも。ハイパワーLED使用のブレーキング時は、やはりかなり明るい。あと、ナンバー灯が意外と明るい。
